CVE-2020-8835：Linux Kernel 信息泄漏权限提升漏洞复现与分析

2020年03月31日， 360CERT监测发现 ZDI 在 Pwn2Own 比赛上演示的 Linux 内核权限提升漏洞已经被 CVE 收录。CVE编号: CVE-2020-8835。该漏洞由@Manfred Paul发现，漏洞是因为bpf验证程序没有正确计算一些特定操作的寄存器范围，导致寄存器边界计算不正确，进而引发越界读取和写入。该漏洞在Linux Kernelcommit(581738a681b6)中引入。

0x00 漏洞背景
=========

在 Linux 内核 5.5.0 和更新版本中，bpf 验证器 (kernel/bpf/verifier.c) 没有正确限制 32 位操作的寄存器边界，导致内核内存中的越界读取和写入。该漏洞还影响 Linux 5.4 稳定系列，从 v5.4.7 开始，因为引入提交已向后移植到该分支。此漏洞已在 5.6.1、5.5.14 和 5.4.29 中修复。

虽然该漏洞的影响面有限，但是属于高危风险，研究该漏洞可以学习到大量Linux内核漏洞知识和bpf相关知识。

0x01 相关知识介绍
===========

1.1 漏洞实例简介
----------

- 影响版本：v5.4.7 - v5.5.0 以及更新的版本，如5.6
- 编译选项：CONFIG\_BPF\_SYSCALL，config所有带BPF字样的
- 漏洞描述：在Linux Kernel commit（581738a681b6）中引入，kernel/bpf/verifier.c没有正确将64位值转换为32位（直接取低32位），使得BPF代码验证阶段和实际执行阶段不一致，导致越界读写
- 补丁：patch 去掉 \_\_reg\_bound\_offset32 函数及其调用

1.2 漏洞基本原理
----------

当BPF程序的寄存器来自map（外部传递）时，若该寄存器出现在JMP32指令中，会被`__reg_bound_offset32`漏洞函数处理，导致`verifier`返回结果总为1

利用这个漏洞可以构造任意读写，越界读可以泄露内核基址、传入数据的基址；利用`bpf_map_get_info_by_fd` 函数构造任意4字节读，泄露`task_struct`地址，注意多核与单核的泄露方法有区别

通过伪造 `stack_map_ops` 函数表中 `map_push_elem` 指针为 `queue_stack_map_get_next_key`，并替换 `bpf_map->ops`指向伪造的 `stack_map_ops` 函数表，构造任意地址写4字节，修改进程 `task_struct` 的 `cred` 进行提权

1.3 eBPF相关知识
------------

eBPF是extended Berkeley Packet Filter的缩写，起初是用于捕获和过滤特定规则的网络数据包，现在也被用在防火墙，安全，内核调试与性能分析等领域

eBPF程序的运行过程如下：在用户空间生产eBPF“字节码”，然后将“字节码”加载进内核中的“虚拟机”中，然后进行一些列检查，通过则能够在内核中执行这些“字节码”。类似Java与JVM虚拟机，但是这里的虚拟机是在内核中的

### 1.3.1 内核中的eBPF验证程序

允许用户代码在内核中运行存在一定的危险性。因此，在加载每个eBPF程序之前，都要执行许多检查。主要函数是`bpf_check()`，包含`check_cfg()`和`do_check_main()`函数

1. 调用`check_cfg()`——确保eBPF程序能正常终止，不包含任何可能导致内核锁定的循环。这是通过对程序的控制流图CFG进行深度优先搜索来实现的。程序需3个条件：a.所有指令必须可达；b.没有往回跳转的指令；c.没有跳的太远超出指令范围的指令
2. 调用`do_check_main()->do_check_common()->do_check()`——内核验证器（verifier），模拟eBPF程序的执行，模拟通过后才能正常加载。在执行每条指令之前和之后，都需要检查虚拟机状态，以确保寄存器和堆栈状态是有效的。禁止越界跳转，也禁止访问非法数据

    验证器不需要遍历程序中的每条路径，它足够聪明，可以知道程序的当前状态何时是已经检查过的状态的子集。由于所有先前的路径都必须有效（否则程序将无法加载），因此当前路径也必须有效。 这允许验证器“修剪”当前分支并跳过其仿真。其次具有未初始化数据的寄存器无法读取，这样做会导致程序加载失败

    在遇到具有分支，例如`if xxx goto pc+x`这样的语句，内核会检测if判断的条件是否恒成立。若判断为恒成立或者恒不成立，则只分析相应的那一分支，而另一分支则不进行分析。没有被分析到的指令被视为`dead code`，会调用`sanitize_dead_code()`将`dead code`全部替换为`exit`
3. 验证器使用eBPF程序类型来限制可以从eBPF程序中调用哪些内核函数以及可以访问哪些数据结构。

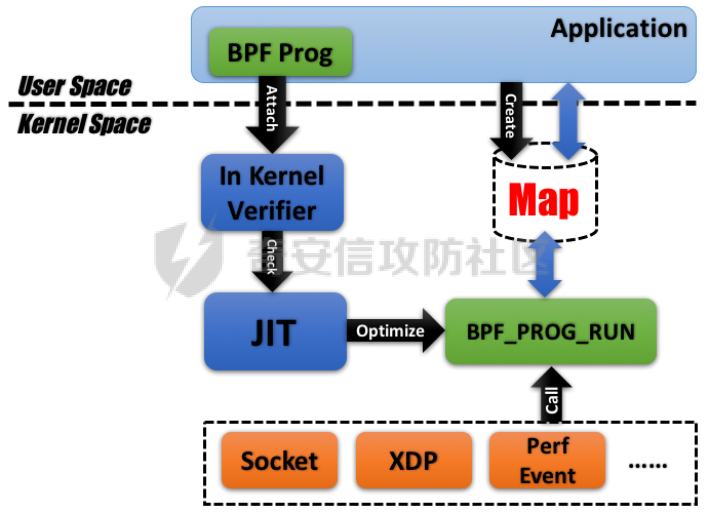

bpf程序的执行流程如下图：

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-8d614fdc6ad77e7247e56232c663ef68ef297e45.png)

### 1.3.2 eBPF程序的载入

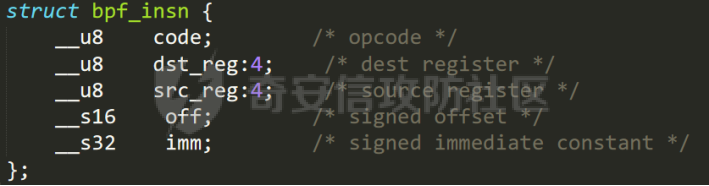

1. `bpf_insn` —— 指令结构体

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-601923aa8c864297f34078fcc6bf3e3cff32fcdc.png)

    每一个eBPF程序都是一个`bpf_insn`数组，使用bpf系统调用将其载入内核

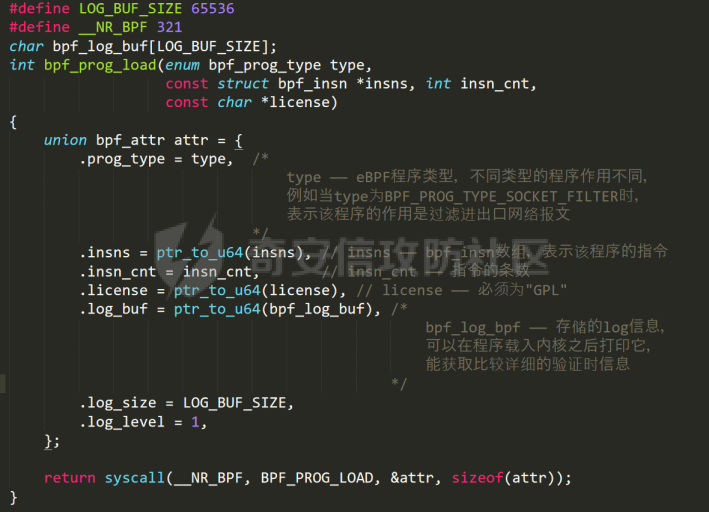

2. `bpf_prog_load` —— eBPF程序载入的系统调用

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-85a8f60688044e9f4b9231d670395adfd6b6b701.png)

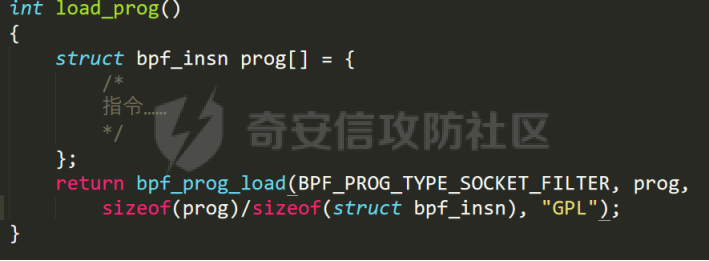

    用户层调用编写示例：

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-ac996a831d7bffe7de105d1bae2f5789f4b1ff5e.png)

0x02 实验环境
=========

1. 工具
    GDB，bpftools
2. 环境
    测试版本：Linux-5.5.0 [测试环境下载地址](https://github.com/bsauce/kernel-exploit-factory)

0x03 复现过程
=========

3.1 POC分析
---------

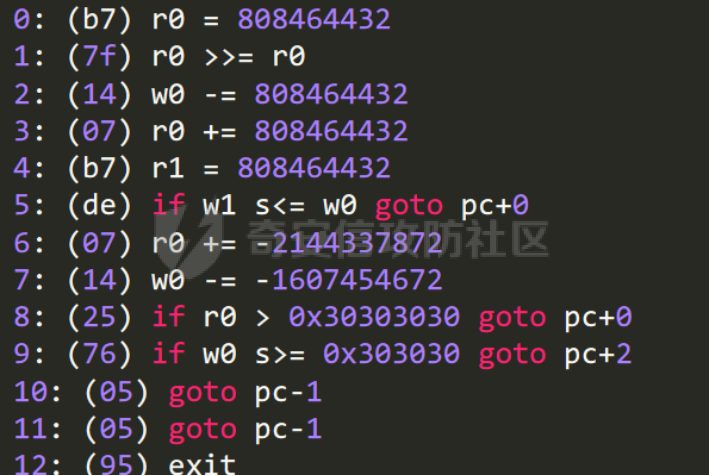

[poc(下载地址)](https://github.com/DayJun/Blogs/blob/master/Articles/CVES/CVE-2020-8835/poc.c)如下：`goto pc-1`不能通过`check_cfg`检查，但还是被载入内核

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-45c503251bc4a7b197a66b5107a6824bf5f6fc92.png)

**漏洞原因**：内核在检查程序合法性的过程中，第9句在检查时被判断为恒成立，之后的检查便只检查了第12句，第10和第11句被视为dead code，在之后的`sanitize_dead_code()`函数中被修改为`goto pc-1`

而没有想到的是，在实际执行的时候第9句实际上是恒不成立，因此就导致程序执行了`goto pc-1`。在实际执行跳转指令的时候，跳转的偏移会默认加1，因此实际上`goto pc-1`跳转到的地方不是自己的上一条，而是自己，这就导致程序空转，陷入死循环

模拟执行时，`reg->smin_value`为`0x10300000`，`sval`为`0x303030`，可以看到这里会返回1，表示该if语句恒成立，下一个被检测的语句就变成了第12句，而第10和第11句就被patch成了`goto pc-1`

实际执行时，此刻的`w0`为`0xCFD0`，小于`0x303030`，就会导致真正在执行的过程中，内核会执行`goto pc-1`，导致空转，死循环

3.2 漏洞分析
--------

### 3.2.1 寄存器结构体

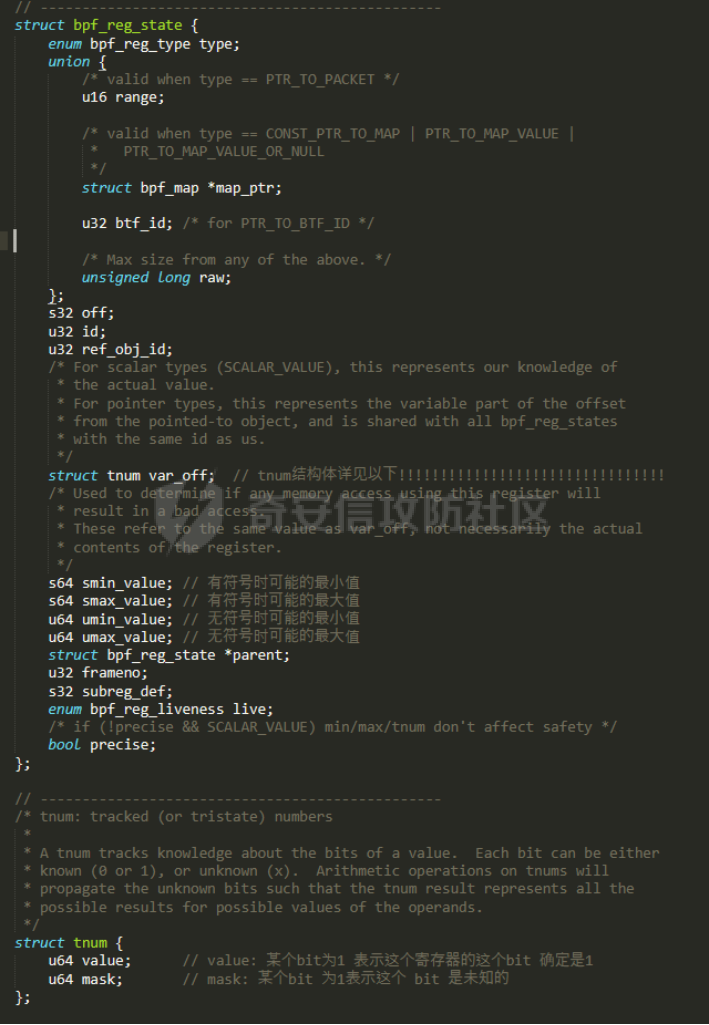

模拟运行BPF指令时，用`bpf_reg_state`来保存寄存器的状态信息

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-aaf809b075e7ed8a7baa7257025760ed7a6904ae.png)

**示例**：假如`value` 是 `010`（二进制表示) ， `mask` 是`100` , 那么就是经过前面的指令的模拟执行之后，可以确定这个寄存器的第二个bit 一定是 1, 第三个 bit 在mask 里面设置了，表示这里不确定，可以是1或者是0。详细的文档可以在`Documentnetworking/filter.txt` 里面找到。

### 3.2.2 漏洞函数

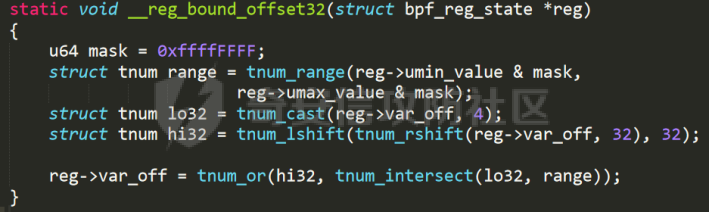

`__reg_bound_offset32()` 用于处理跳转指令由[commit 581738a681b6](https://github.com/torvalds/linux/commit/581738a681b6faae5725c2555439189ca81c0f1f)引入

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-d380cdb68b118d9f38d82358c99b2f43a245e115.png)

### 3.2.3 跳转指令的处理

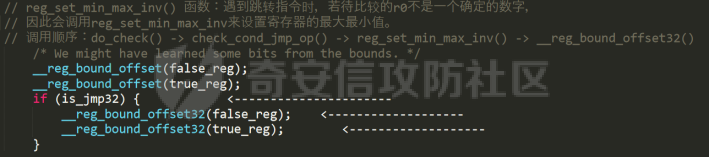

**示例**：对于跳转指令，例如指令`BPF_JMP_IMM(BPF_JGE, BPF_REG_5, 8, 3)`，会采用`__reg_bound_offset()`函数（`__reg_bound_offset32` 的64位版本）来更新状态，`false_reg` 和`true_reg` 分别代表两个分支的状态，即该if不成立时的reg和if成立时的reg

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-ed906a35405ea72cd7654f81cc9a1c2a1e4b7b87.png)

当 `r5 >= 8` 的时候，这条指令会跳到`pc+3` （**正确分支**），`r5 < 8`时跳到错误分支

### 3.2.4 `__reg_bound_offset32`流程分析

**说明**：`__reg_bound_offset32` 会在使用`BPF_JMP32` 指令时调用，ebpf 的`BPF_JMP` 寄存器之间是64bit比较的，换成`BPF_JMP32` 的时候就只会比较低32bit

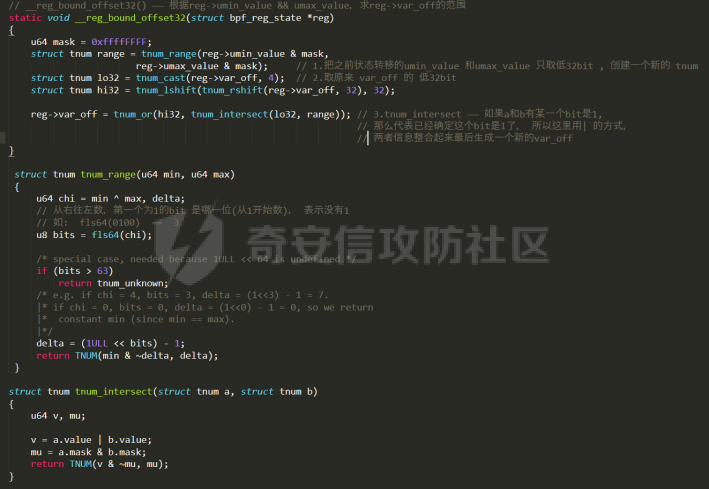

接着看看`__reg_bound_offset32()`的过程：

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-6d7b8bae5cf8fb00689f7382d79aa762db21cc01.png)

**漏洞**：计算range 的时候直接取低32bit，因为原本的`umin_value` 和 `umax_value` 都是64bit的， 假如计算之前`umin_value == 1` ，`umax_value == 1 0000 0001` , 取低32bit之后他们都会等于1，这样range计算完之后`TNUM(min & ~delta, delta)`， `min = 1`，`delta = 0（chi == 0）`

然后到`tnum_intersect` 函数， 假设`a.value = 0` ，计算后的`v == 1` ，`mu == 0` ，最后得到的 `var_off` 就是固定值1, 也就是说，不管寄存器真实的值是怎么样，在verifier 过程都会把它当做是1。

**解释**：看POC中0 &amp; 1，开始r0赋值为具体值，经过第1条语句后变成不确定的值，这样经过verifier 过程之后`r0.var_off->value`就变成0了；另一种情况，如果r0是运行时载入的，那r0也是不确定的值，经过verifier 过程之后就被当做1了

- 例1：

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-ffdd5f1b7f5826b5351a2bb28db5b7f5e1b58fdb.png)
- 例2：创建数组`array map`，运行时将`map[1]`载入 r6，这时verifier不知道r6是什么，这时`r6.var_off->value = 0`

3.3 调试分析
--------

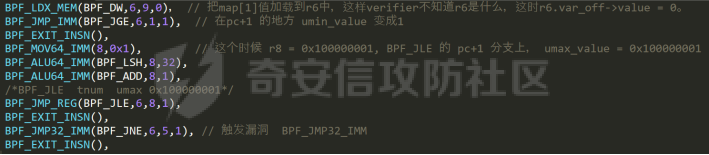

首先创建`array map`，让 `r9 = map[1]`，r6是用于测试漏洞的寄存器

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-37cf65b33ff5b513da9c002b0cbabc736466f311.png)

因为r6 是从 `map[0]` load 进来的，实际运行的时候可以是任何值，但经过verifier操作后都被当做1

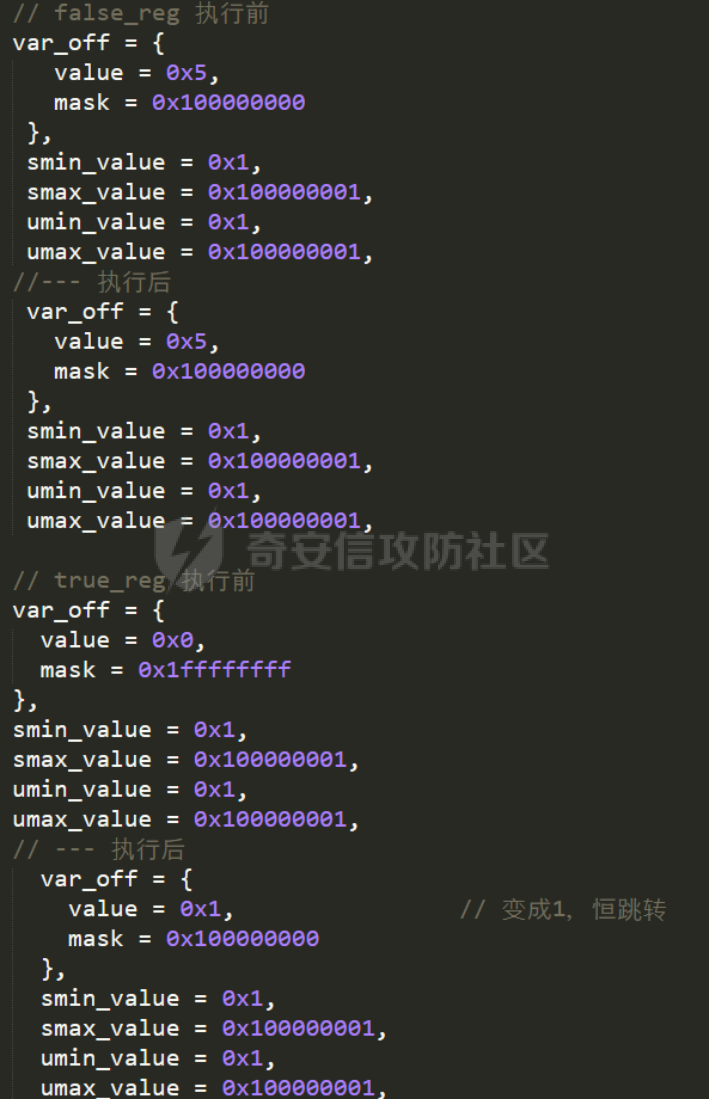

在`__reg_bound_offset32` 下个断点，我这里是在`kernel/bpf/verifier.c:1038`， `false_reg` 和`true_reg`在函数执行前后值如下：

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-6775e350ecd353fcb11d1c2b0e3d14067ad48703.png)

3.4 漏洞利用
--------

前面的指令执行完后，再执行以下指令，一开始令 `r6=2 *（实际值）`,但verifier后会被当做1

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-e471fd4ec0c9a5a52afd4a8f12ca03b9a01743df.png)

### 3.4.1 地址泄露

创建map，传入用户数据，这个结构是用户态与内核态交互的一块共享内存

`key_size`：表示索引的大小范围，`key_size=sizeof(int)=4`

`value_size`：表示map数组每个元素的大小范围，可以任意，只要控制在一个合理的范围

`max_entries`：表示map数组的大小，编写利用时将其设为1

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-a897dd8b2d32bcc768341ebaedfcb81dd752b7d7.png)

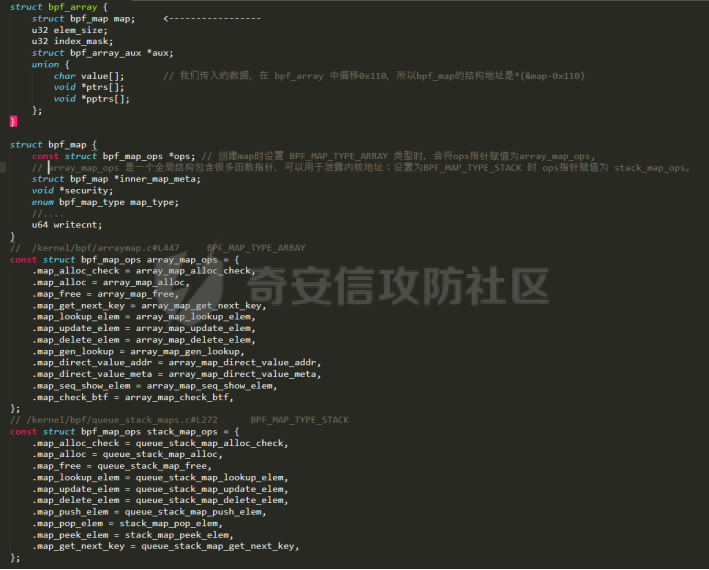

`bpf_create_map()`实际调用`map_create()`来创建`bpf_array`结构，我们传入的数据放在`value[]`处：

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-e5a769df2ededbe48db02f2a988c24dac1ce6277.png)

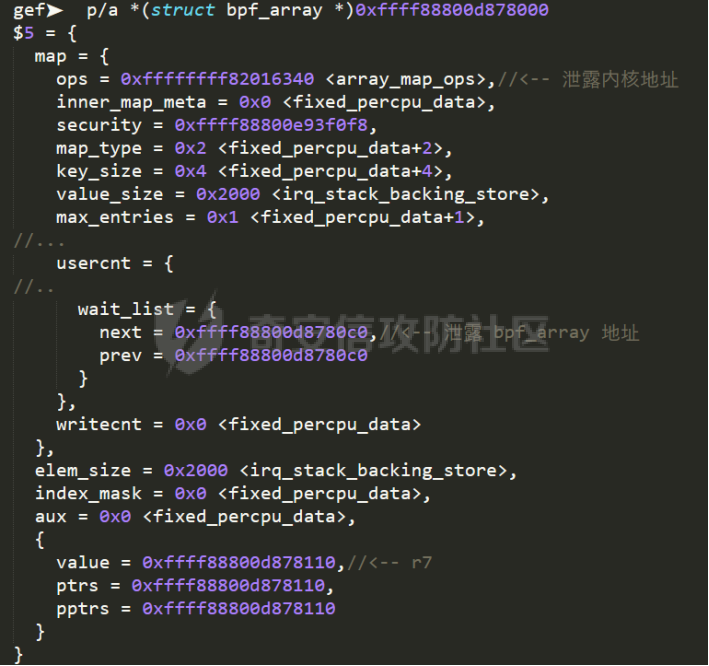

**泄露内核地址**：读取`bpf_map_ops *ops`指针即可

**泄露`map_elem`地址**：`&exp_value[0]-0x110+0xc0（wait_list）`处保存着指向`wait_list`自身（`bpf_array`中）的地址，用于泄露`exp_value`的地址

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-680c0ef62b516ee252f2c9bece3eba59c580e5d8.png)

### 3.4.2 任意读

**方法**：利用`BPF_OBJ_GET_INFO_BY_FD`选项进行任意读。通过修改`map->btf` 指针为`target_addr-0x58`，读取`map->btf+0x58`处的32 bit值（`map->btf.id`）

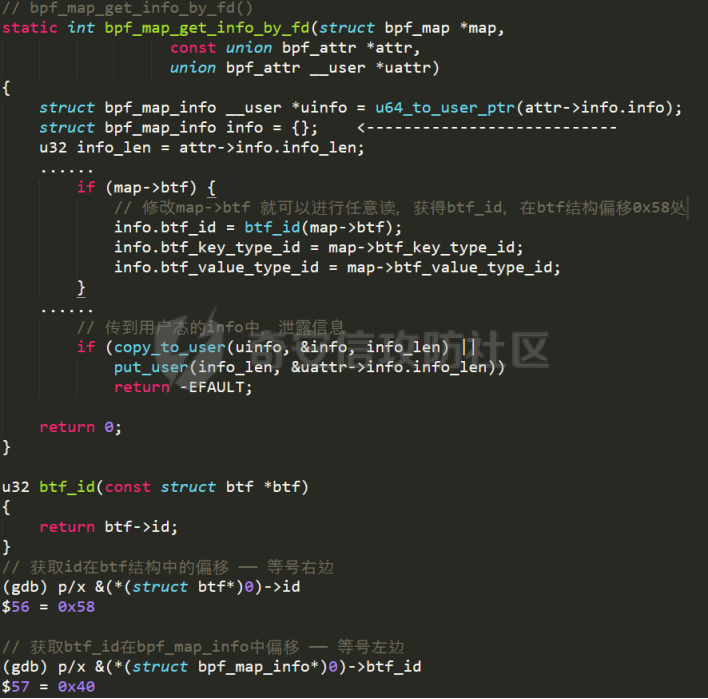

**调用顺序**：`BPF_OBJ_GET_INFO_BY_FD -> bpf_obj_get_info_by_fd() -> bpf_map_get_info_by_fd()`

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-2863e36c918437ca7016b02b1125cf9db84e469c.png)

所以只需要修改 `map->btf` 为 `target_addr-0x58`，就可以把`btf->id`（`target_addr`处的值）泄露到用户态info中，泄漏的信息在`struct bpf_map_info` 结构偏移0x40处，由于是u32类型，所以一次只能泄露4个字节。

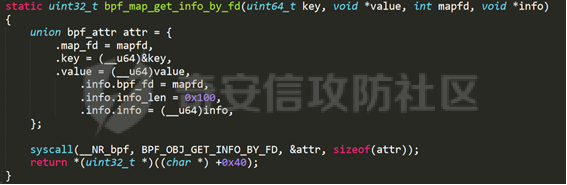

利用代码如下：

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-586067d4abf300f46f820b3bee180a8aa8c0a99c.png)

### 3.4.3 查找`task_struct`

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-9834d49727e2135db116d3302d3d5aef2f6433d4.png)

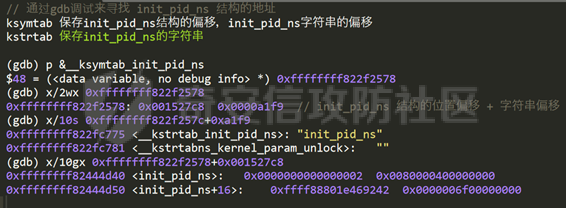

1. 通过漏洞来搜索 `init_pid_ns` 结构的地址
    先搜索"`init_pid_ns` 字符串可以得到 `__kstrtab_init_pid_ns` 的地址；再搜索满足 `target_addr + (int)*target_addr == __kstrtab_init_pid_ns` 条件的 `target_addr，target_addr - 4` 即为 `__ksymtab_init_pid_ns` 地址；加上 `init_pid_ns` 结构的位置偏移即可，`target_addr - 4 + (int)*(target_addr - 4)` 即为 `init_pid_ns` 结构的地址。
2. 通过`pid`和`init_pid_ns`查找对应`pid`的`task_struct`

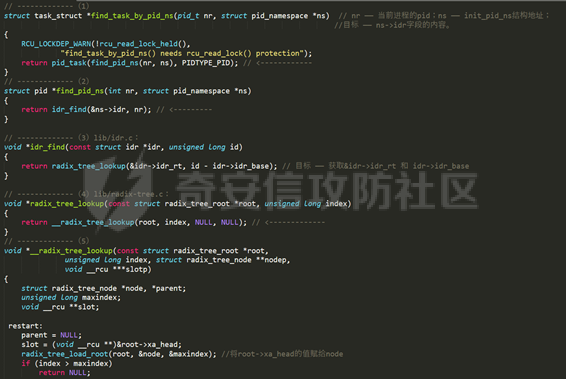

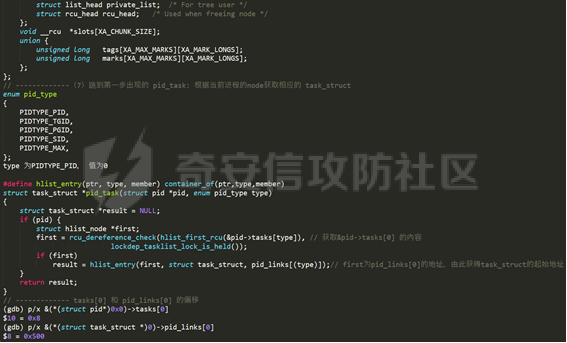

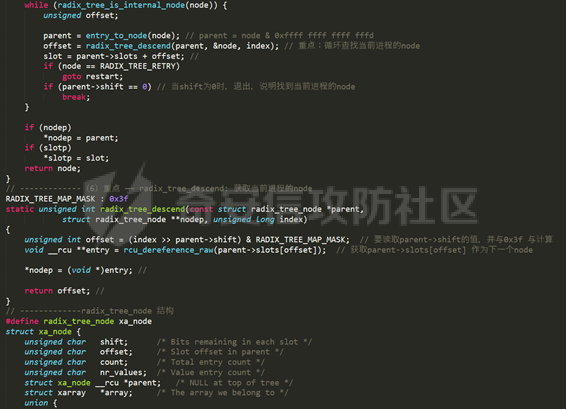

    内核查找过程：通过 `find_task_by_pid_ns` 函数查找。

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-7ebbaaf6375914e871e51c2ae21bc339d9058fc4.png)

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-3fa02c2e5705757990b8a97a51e593eea503626f.png)

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-e97280b88569a6d631b9522fc84661acab96b4b8.png)

### 3.4.4 任意写

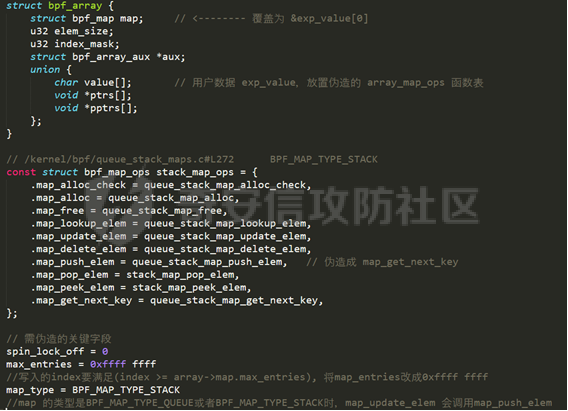

1. 调用 `bpf_create_map()` 构造 `bpf_array` 时，类型设置为`BPF_MAP_TYPE_QUEUE` 或者 `BPF_MAP_TYPE_STACK` 。（这样`bpf_array->map->ops`会被赋值为全局函数表`queue_map_ops`或`stack_map_ops`，其中包含可利用的`map_push_elem`函数指针）。
2. 在`exp_value`上布置伪造的`array_map_ops`，伪造的 `array_map_ops` 中将 `map_push_elem` 填充为`map_get_next_key` ，这样调用`map_push_elem`时就会调用`map_get_next_key` ，并将`&exp_value[0]`的地址覆盖到`exp_map[0]`，同时要构造 map 的一些字段绕过某些检查。

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-64577a377650925e837998fa94936417ed652149.png)

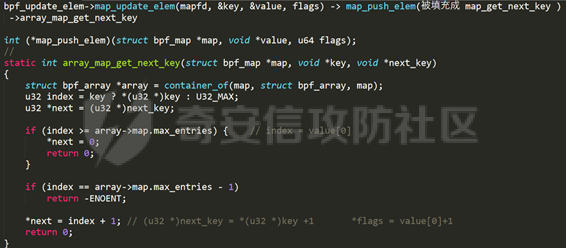

3. 调用`bpf_update_elem`任意写内存

    ![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-721d86f6d3247b90f6421cef250e32ecc630603e.png)

    `map_push_elem()` 的参数是 `value` 和 `uattr->flags`，分别对应 `array_map_get_next_key()` 的 `key` 和 `next_key` 参数，之后有 `index = value[0]`，`next = flags` ， 最终效果是 `*flags = value[0]+1`，这里`index` 和 `next` 都是 u32 类型， 所以可以任意地址写 4个byte。

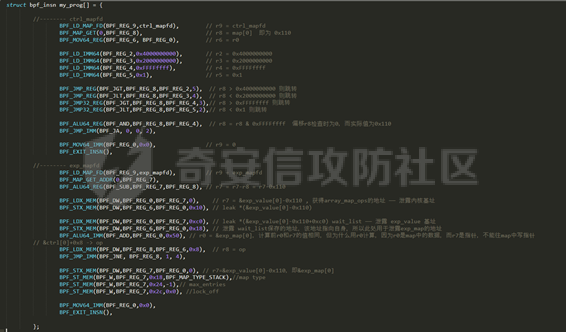

### 3.4.4 `bpf_insn` 说明

1. `r6` 保存`ctrl_value`的地址，`r7`保存`exp_value`的地址，`r8`为偏移
2. `ctrl_map` 保存输入的偏移，泄露的地址，以及执行覆盖伪造的`array_map_ops`操作
3. `exp_map` 保存伪造的`array_map_ops`

![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-198565520a9d9db9c0fcab1d2e56333a732bd906.png)

3.5 整体思路
--------

1. 通过漏洞，使得传进来的偏移`r8`检查时为0，而实际为`0x110`
2. 将`&exp_value[0]-0x110`，获得`exp_map`的地址，`exp_map[0]` 保存着`array_map_ops`的地址，可以用于泄露内核地址
3. `&exp_value[0]-0x110+0xc0（wait_list）`处保存着指向自身的地址，用于泄露`exp_value`的地址
4. 利用任意读查找`init_pid_ns`结构地址
5. 利用进程`pid`和`init_pid_ns`结构地址获取当前进程的`task_struct`
6. 在`exp_value`上填充伪造的`array_map_ops`
7. 修改 `map` 的一些字段绕过一些检查
8. 调用 `bpf_update_elem`任意写内存
9. 修改进程`task_struct` 的cred进行提权。

- - - - - -

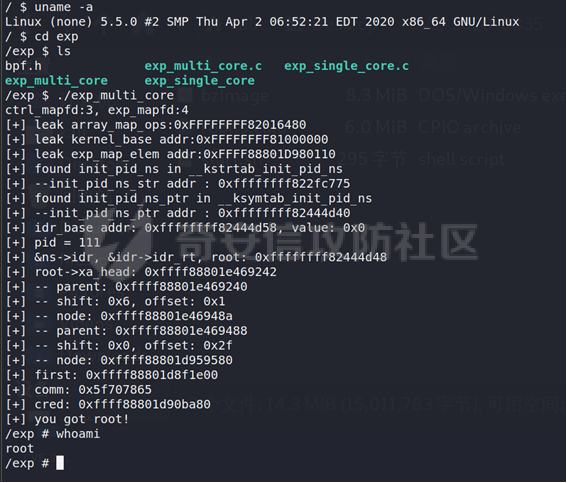

**提权成功**
![image.png](https://shs3.b.qianxin.com/attack_forum/2022/06/attach-9dc522597b9285f200226637760f6cadeb416957.png)

0x04 写在后面的一点话
=============

初次搭建环境（青春版）时，qemu启动时出现了KVM kernel module: No such file or directory的问题，我花了很多天用来解决这个问题，最后发现是因为没有开启CPU intel虚拟化，这让我感觉自己像个傻子。

第二次完全自己搭建环境时，在内核编译和文件系统制作中也出现了很多棘手的问题，可以说整个复现卡在环境搭建部分很久。

CVE的复现不仅仅是一个漏洞学习的过程，还能很多环境搭建的知识，甚至可以说，其实在学完CVE的原理之后大致只是明白是这怎么回事，但是复现CVE的过程是更加艰难的，搭建环境就是第一座大山，差之毫厘谬以千里，这是最好的写照。

环境搭建完毕后，又会遇到更多的问题，别人可以执行的指令自己执行不了，别人可以运行的文件，自己运行失败，诸如此类，多多复现CVE学到的东西是很多的。
